• 고무시트밸브

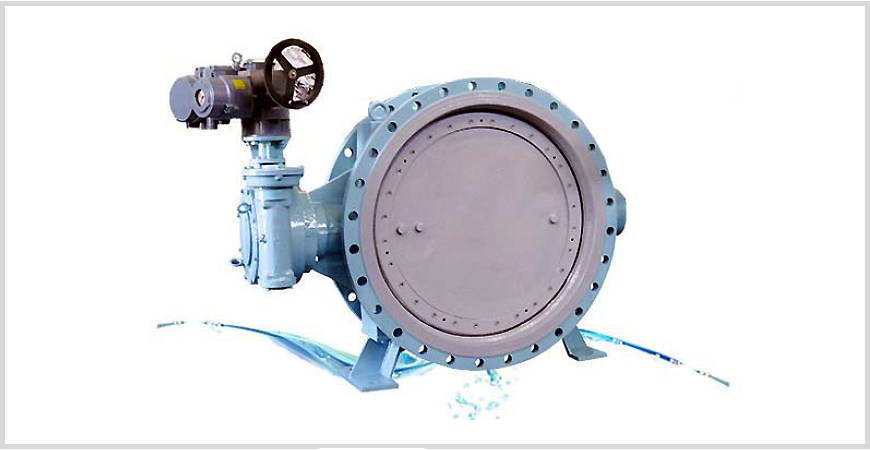

    해수용 버터플라이밸브는 주로 해수펌프장이나 담수화설비, 원자력발전소 등의 해수 쿨링시스템에 사용되는 것으로 이 밸브는 AWWA C504의 사양을 만족시키며 운전방식에 따라 수동식, 전동식, 유.공압 실린더식 등이 있으며, 설치공간이 협소하거나 사용빈도가 높은 곳에 사용하기 용이하도록 설계되어 있다


    사양
    1. 규격 : 500mm ～ 2800mm
    2. 플랜지 규격 : KS B 1511
    3. 사용용도 : 해수, 화학약품
    4. 작동형식 : 수동식, 전동식, 유압식, 공압식
    5. 주요재질 :
        - Body : GCD450 + Rubber Lining, SCS
        - Disc : GCD450 + Rubber Lining, SCS
        - Seat : EPDM
        - Shaft : STS316
    6. 사용압력 : 1～20 Kg/cm2

        수요자의 요구에 따라 다른 재질 다른 규격의 제작도 가능합니다.

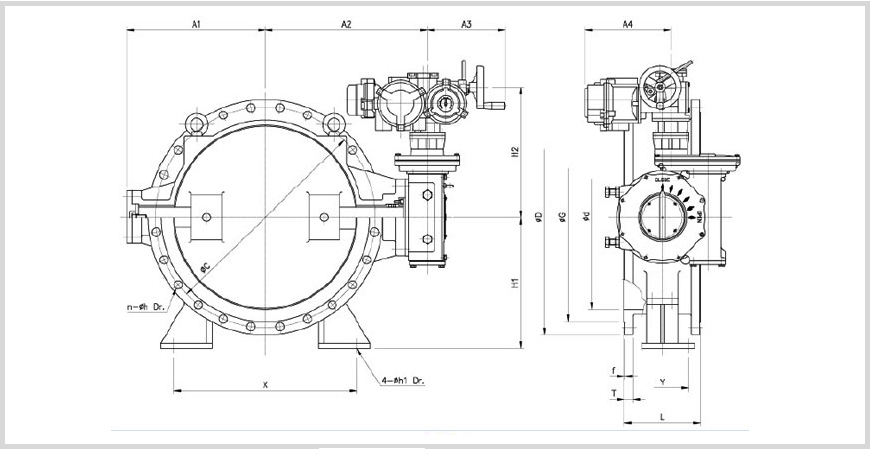

    해수용 버터플라이 밸브 치수표

    N.D (d)
    L
    FLANGE
    A1
    A2
    A3
    A4
    H1
    H2
    D
    C
    n-Φh
    N-Tap
    T
    500
    203
    675
    620
    16-Φ27
    4-M24Tap
    40
    500
    612
    290
    325
    500
    600
    203
    795
    730
    20-Φ33
    4-M30Tap
    44
    550
    685
    290
    325
    450
    530
    700
    305
    905
    840
    20-Φ33
    4-M30Tap
    48
    600
    762
    290
    325
    500
    530
    800
    305
    1020
    950
    24-Φ33
    4-M30Tap
    52
    650
    810
    350
    350
    550
    530
    900
    305
    1120
    1050
    24-Φ33
    4-M30Tap
    54
    700
    895
    350
    350
    600
    650
    1000
    305
    1235
    1160
    24-Φ39
    4-M36Tap
    58
    750
    974
    350
    350
    710
    650
    1100
    305
    1345
    1270
    24-Φ39
    4-M36Tap
    62
    800
    1100
    350
    350
    710
    790
    1200
    381
    1465
    1380
    28-Φ39
    4-M36Tap
    66
    900
    1200
    380
    380
    750
    790
    1350
    381
    1630
    1540
    32-Φ46
    4-M42Tap
    70
    1000
    1300
    380
    380
    825
    870
    1500
    381
    1795
    1700
    36-Φ46
    4-M42Tap
    74
    1050
    1390
    380
    380
    900
    910
