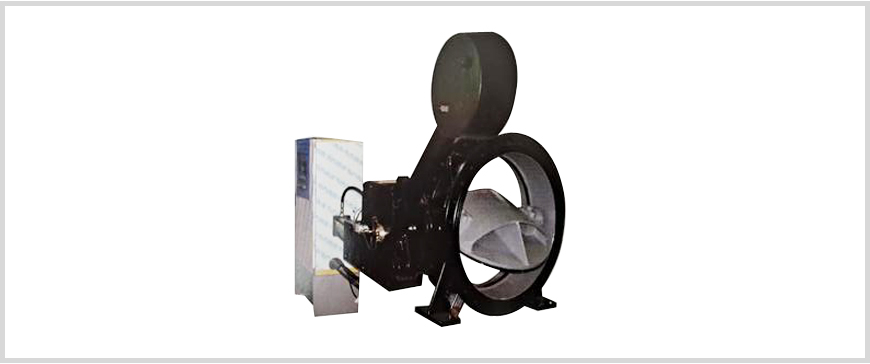

긴급차단밸브

긴급차단밸브는 유압장치와 긴급차단용 추로 구성되어 있으며, 정상적일 때는 일반적인 밸브로 사용하다가 비상시에 밸브를 긴급히 닫아야 할 경우 자동적으로 유압회로가 작동하여 닫히는 밸브로 제수밸브와 역지밸브의 두가지 역할을 할수있는 밸브입니다.

특징

1. 종전의 제수밸브와 역지밸브를 병용하여 사용하던 것을 유압구동식 버터플라이밸브식 긴급차단밸브 1대로서
    2가지의 역할을 할 수 있습니다.
2. 긴급시(정전 등) 밸브를 차단할 경우 일반 역지밸브와 같이 외력의 작용이 없이 자동으로 닫혀 역류를 막아주기
    때문에 디스크가 약 90%닫힌 위치에서 천천히 닫혀 수충격을 완화하여 주변의 기기를 보호할 수 있습니다.
3. 중간 개도를 유지함으로서 유량조절이 가능한 밸브입니다.
4. 2가지의 밸브를 1가지의 밸브로 대체하기 때문에 시설비용이 절감될 수 있습니다.

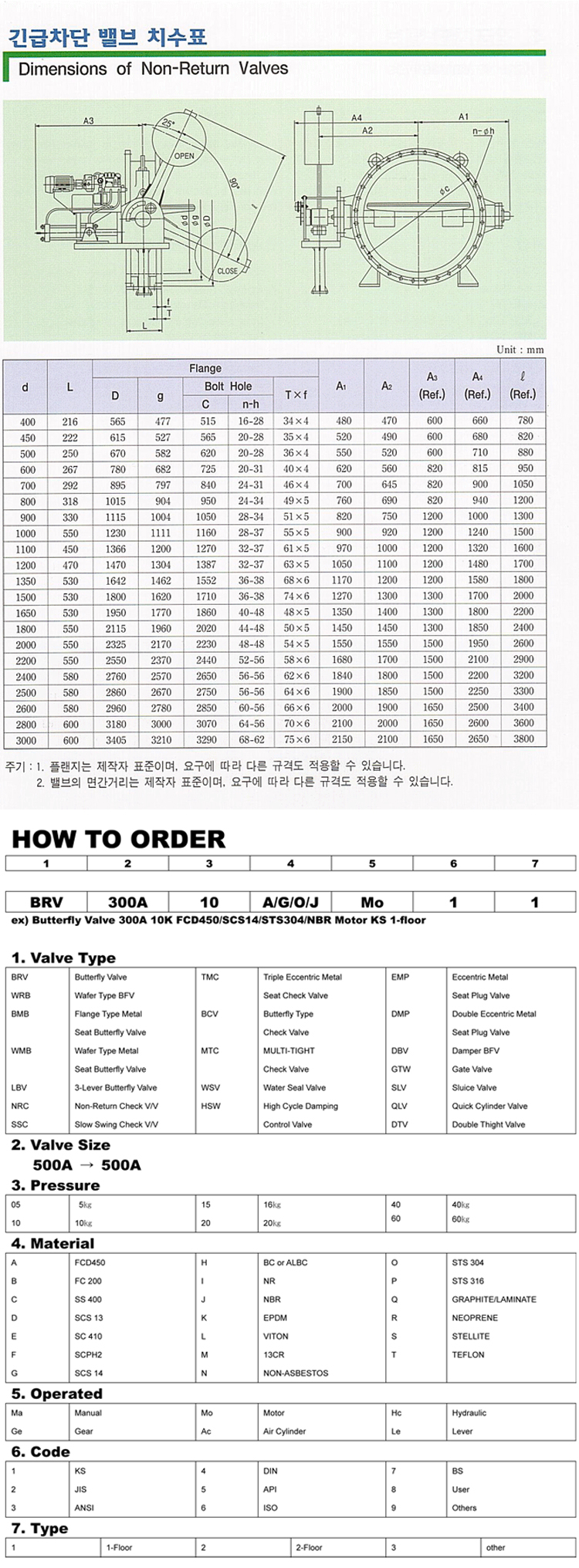

사양

일반적인 사양은 버터플라이밸브에 유압장치 및 긴급차단용 추로 구성됩니다. 따라서, 밸브는 버터플라이밸브 KSB 2333을 표준으로 하고, 유압장치는 제작사 표준으로 하고있으며, 고객의 요구에 따라 다른 규격도 적용할 수 있습니다.

1. 규격 : 400mm - 2,800mm
2. 플랜지 규격 : KS B 2333기준
3. 사용용도 : 상ㆍ 하수도용
4. 주요재질
    - BODY GCD 450 / SS400
    - DISC GCD 450 / SS400
    - SEAT NR
    - SHAFT STS 304

    수요자의 요구에 따라 변경가능
※ 기능
① 정상밸브 열림 ② 정상밸브 닫힘 ③ 비상시밸브 닫힘 ④ 중간개도 유지
