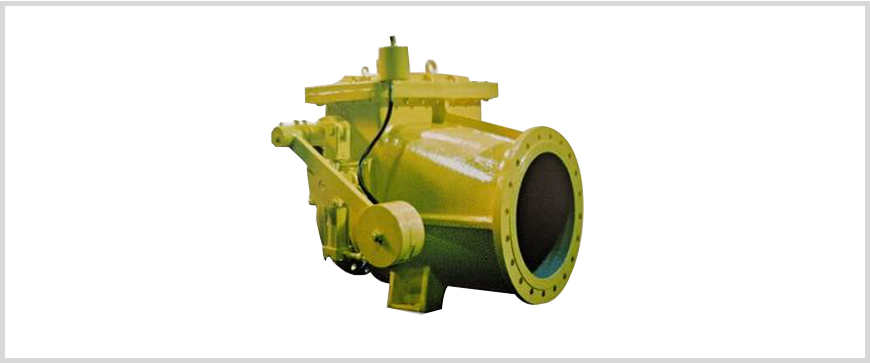

역지밸브 (완폐식, 스윙직폐, 강판직폐역지변)

일반 역지밸브는 역류에 작동되며, 바이패스밸브나 균형추를 같이 사용할 수 있으며, 수요자의 요구에 따라 역류에 의해서 급작스러운 닫힘(수격작용)을 방지하기 위한 충격완화장치가 설치된 역지밸브도 이용됩니다.

Check Valves

A standard check valve actuated by counter flow. The valve can be used with by-pass valve or counter-weigft. On request, dash pots check valves being equipped with dash pots to preclude sudden closure in event of counter flow are available.

사양

1. 규격 : 80mm - 1500mm
2. 사용압력 : 최고10kgf/㎠ (16k~20kgf/㎠ 제작 가능)
3. 밸브접합부 : 플랜지
4. 사용유체 : 상, 하수도용
5. 시험압력 : 시트누설시험 - 사용압력 / 몸통내압시험 - 사용압력의 2배
6. 주요부품
    - 몸통 : 닥타일주철품 (GCD 450)
    - 디스크 : 닥타일주철품 (GCD 450) / 탄소주강품 (SC410)
    - 축 : 스텐레스강 (STS304)
    - 시트 : 청동주물 (BC6) / 스텐레스강 (STS 304)

    수요자의 요구에 따라서 다른 재질도 적용할 수 있습니다.

Specification (Standard)

1. Size : Swing check valve 80mm - 1,500mm
2. Working Pressure : Max. 10kgf/㎠
3. Valve End : Flange (KSD 3578, 4309) - Other standards are available on request.
4. Fluid : Sevice Water
5. Test Pressure : Leakage test - Working Pressure. / Shell - Twince of working Pressure.
7. Main Material
    - Body : Ductile Cast iron(GCD450)
    - Disk : Ductile Cast iron(GCD450) / Steel Casting
    - Stem : Bronze Casting (BC6) / Stanless Steel(STS304)

    The other materials are available on request.
